TP系列螺旋絲桿升降機

產地：中國>河北>滄州>吳橋縣

供應商：河北海洋傳動機械制造有限公司

技術咨詢熱線：

0317-7233222 7236959　7236222

TP系列螺旋絲桿升降機詳細內容介紹information

TP螺旋絲桿升降機操作簡單,可靠性強,低維修率等優點,使螺旋千斤頂有著廣闊的應用范圍.TP螺桿升降機有自動連鎖機構,即他們能支撐自身重量而不必采用閘或其它鎖定系統.千斤頂可單獨使用也
可與軸、聯軸節，傘齒輪傳動器結合共同使用。他們可由交流或直流電機驅動，也可由液壓或氣
壓電機驅動，他們可手動驅動也可用其它
傳動形式。
螺桿升降機：TP軸向運動螺桿。驅動軸旋轉帶動蝸輪并產生螺桿的軸向直線運動。螺桿必須有抗旋轉功能；
TPR配備旋轉歸納法桿與支撐螺母，驅動軸旋轉帶動蝸輪旋轉。蝸輪與螺桿連接，因而也帶動
螺桿旋轉。支撐螺每間把螺桿的旋轉運動轉變成直線運動。支撐螺母必須具有抗旋轉功能。為
滿足用戶的廣泛需要，本公司可提供各種螺桿頭，也可按用戶要求定做，TP
也可按用戶要求定作千斤頂以滿足用戶特殊機器的特殊要求，產品各大系列均采用雙導軌，
確保升機能在惡劣的條件下發揮較好的工作效能。特殊的密封技術使蝸桿，螺桿升降機蝸輪體系能長期
在良好的潤滑狀態下運轉。

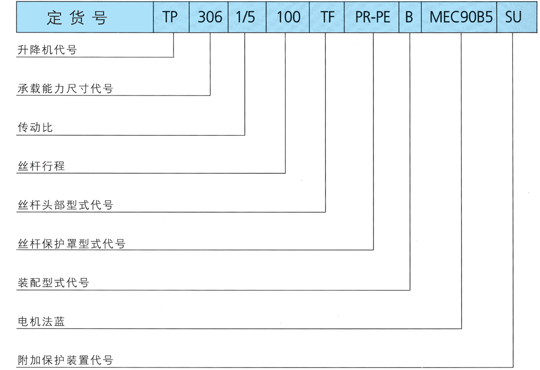

TP螺桿升降機型號標示方法：

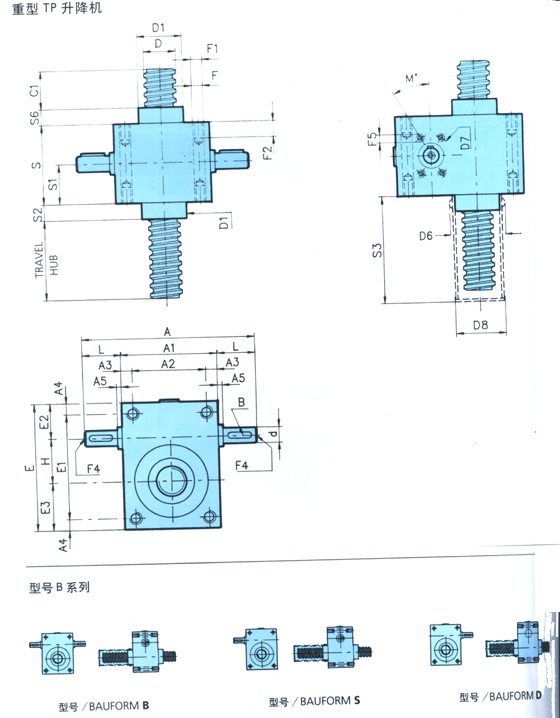

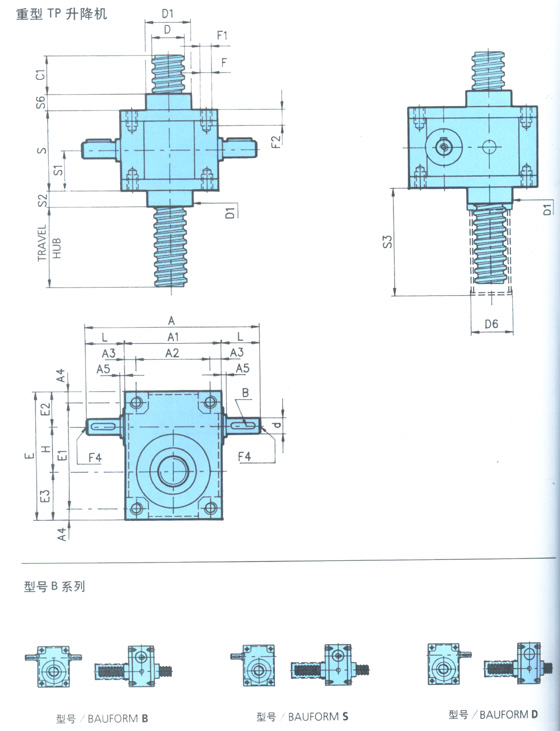

TP螺桿升降機外形尺寸：

尺寸

183

204

306

407

559

7010

8010

9010

A

A1

A2

118

70

56

150

100

80

206

126

102

270

160

130

270

170

134

350

230

180

350

230

180

390

250

200

A3

A4

A5

7

7

4

10

7.5

-

12

12

-

15

15

-

18

18

-

25

25

-

25

25

-

25

25

-

B

C1

dфj6

3×3×15

15

9

4×4×20

15

12

6×6×30

20

20

8×7×40

25

25

8×7×40

25

25

8×7×50

25

30

8×7×50

25

30

12×8×60

40

40

Dф

D1ф

18×3

30

38

20×4

44

52

30×6

60

71

40×7

69

80

55×9

90

104

70×10

120

134

80×10

120

134

100×12

150

169

D7ф

D8ф

E

-

34

94

60

48

100

68

65

155

86

74

195

86

97

211

74

127

280

74

127

280

100

160

320

E1

E2

E3

80

29

35

85

32.5

37.5

131

45

60

165

50

75

175

63

78

230

75

115

230

75

115

270

85

125

Fф

F1

F2

9

-

-

9

-

-

11

-

-

13

-

-

-

M20

30

-

M30

45

-

M30

45

-

M30

45

F4

F5

H

-

-

30

M5×10

M5×12(4)

30

M6×12

M6×12(4)

50

M8×15

N8×16(4)

70

M8×15

M8×16(4)

70

M10×18

M8×15(6)

90

M10×18

M8×15(6)

90

M10×18

M8×18(4)

110

L

M°

S

24

-

50

25

30

70

40

45

90

55

30

120

50

30

150

60

30

176

60

30

176

70

45

230

S1

S2

S3+行程

25

10

35

35

20

50

45

25

60

60

35

75

75

40

80

88

40

80

88

40

80

115

50

100

S6

15

20

25

35

40

40

40

50

尺寸	183	204	306	407	559	7010	8010	9010
A A1 A2	118 70 56	150 100 80	206 126 102	270 160 130	270 170 134	350 230 180	350 230 180	390 250 200
A3 A4 A5	7 7 4	10 7.5 -	12 12 -	15 15 -	18 18 -	25 25 -	25 25 -	25 25 -
B C1 dфj6	3×3×15 15 9	4×4×20 15 12	6×6×30 20 20	8×7×40 25 25	8×7×40 25 25	8×7×50 25 30	8×7×50 25 30	12×8×60 40 40
Dф D1ф	18×3 30 38	20×4 44 52	30×6 60 71	40×7 69 80	55×9 90 104	70×10 120 134	80×10 120 134	100×12 150 169
D7ф D8ф E	- 34 94	60 48 100	68 65 155	86 74 195	86 97 211	74 127 280	74 127 280	100 160 320
E1 E2 E3	80 29 35	85 32.5 37.5	131 45 60	165 50 75	175 63 78	230 75 115	230 75 115	270 85 125
Fф F1 F2	9 - -	9 - -	11 - -	13 - -	- M20 30	- M30 45	- M30 45	- M30 45
F4 F5 H	- - 30	M5×10 M5×12(4) 30	M6×12 M6×12(4) 50	M8×15 N8×16(4) 70	M8×15 M8×16(4) 70	M10×18 M8×15(6) 90	M10×18 M8×15(6) 90	M10×18 M8×18(4) 110
L M° S	24 - 50	25 30 70	40 45 90	55 30 120	50 30 150	60 30 176	60 30 176	70 45 230
S1 S2 S3+行程	25 10 35	35 20 50	45 25 60	60 35 75	75 40 80	88 40 80	88 40 80	115 50 100
S6	15	20	25	35	40	40	40	50

尺寸	10012	12014	14014	16016
A A1 A2	490 320 230	490 320 230	780 500 360	780 500 360
A3 A4 A5	45 25 5	45 25 5	70 40 10	70 40 10
B C1 dφj6	16×10×70 40 55	16×10×70 40 55	20×12×110 50 70	20×12×110 50 70
Dφ D1φ	100×12 210 160	120×14 210 160	140×14 300 210	160×16 300 210
E E1 E2	405 355 105	405 355 105	590 510 160	590 510 160
E3 F1 F2	160 M30 45	160 M30 45	230 M56 110	230 M56 110
F4 H L	M12×25 140 85	M12×25 140 85	M14×30 200 140	M×30 200 140
S S1 S2	270 135 50	270 135 50	370 185 60	370 185 60
S3+行程 S6	100 50	100 50	100 60	100 60

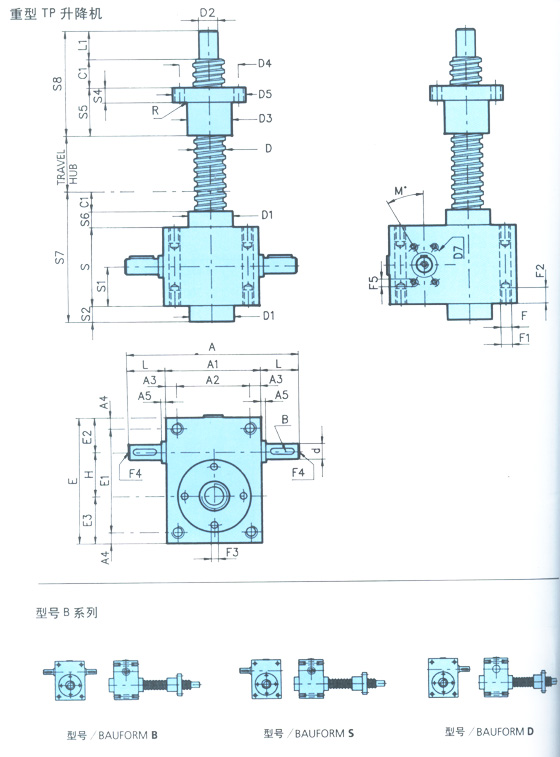

尺寸

183

204

306

407

559

7010

8010

9010

A

A1

A2

118

70

56

150

100

80

206

126

102

270

160

130

270

170

134

350

230

180

350

230

180

390

250

200

A3

A4

A5

7

7

4

10

7.5

-

12

12

-

15

15

-

18

18

-

25

25

-

25

25

-

25

25

-

B

C1

dфj6

3×3×15

15

9

4×4×20

15

12

6×6×30

20

20

8×7×40

25

25

8×7×40

25

25

8×7×50

25

30

8×7×50

25

30

12×8×60

40

40

Dф

D1

18×3

30

12

20×4

44

15

30×6

60

20

40×7

69

25

55×9

90

40

70×10

120

55

80×10

120

60

100×12

150

70

D3ф

D4ф

D5ф

26

40

54

32

45

60

46

64

80

60

78

96

76

100

130

100

140

180

110

150

190

150

190

230

D7ф

E

E1

-

94

80

60

100

85

68

155

131

86

195

165

86

211

175

74

280

230

74

280

230

100

320

270

E2

E3

Fф

29

35

9

32.5

37.5

9

45

60

11

50

75

13

63

78

-

75

115

-

75

115

-

85

125

-

F1

F2

F3

-

-

7

-

-

7

-

-

7

-

-

9

M20

30

13

M30

45

18

M30

45

18

M30

45

20

F4

F5

H

-

-

30

M5×10

M5×12(4)

30

M6×12

M6×12(4)

50

M8×15

M8×16(4)

70

M8×15

M8×16(4)

70

M10×18

M8×15(6)

90

M10×18

M8×15(6)

90

M10×18

M10×18(4)

110

L

L1

M·

24

14

-

25

20

30

40

25

45

55

30

30

50

45

30

60

70

30

60

75

30

70

80

45

R

S

S1

3

50

25

3

70

35

3

90

45

3

120

60

3

150

75

3

176

88

3

176

88

3

230

115

S2

S4

S5

10

12

45

20

12

45

25

14

48

35

16

75

40

20

100

40

30

105

40

30

110

50

45

135

S6

S7

S8

15

90

74

20

125

80

25

160

93

35

215

130

40

255

170

40

281

200

40

281

210

50

370

255

尺寸	183	204	306	407	559	7010	8010	9010
A A1 A2	118 70 56	150 100 80	206 126 102	270 160 130	270 170 134	350 230 180	350 230 180	390 250 200
A3 A4 A5	7 7 4	10 7.5 -	12 12 -	15 15 -	18 18 -	25 25 -	25 25 -	25 25 -
B C1 dфj6	3×3×15 15 9	4×4×20 15 12	6×6×30 20 20	8×7×40 25 25	8×7×40 25 25	8×7×50 25 30	8×7×50 25 30	12×8×60 40 40
Dф D1	18×3 30 12	20×4 44 15	30×6 60 20	40×7 69 25	55×9 90 40	70×10 120 55	80×10 120 60	100×12 150 70
D3ф D4ф D5ф	26 40 54	32 45 60	46 64 80	60 78 96	76 100 130	100 140 180	110 150 190	150 190 230
D7ф E E1	- 94 80	60 100 85	68 155 131	86 195 165	86 211 175	74 280 230	74 280 230	100 320 270
E2 E3 Fф	29 35 9	32.5 37.5 9	45 60 11	50 75 13	63 78 -	75 115 -	75 115 -	85 125 -
F1 F2 F3	- - 7	- - 7	- - 7	- - 9	M20 30 13	M30 45 18	M30 45 18	M30 45 20
F4 F5 H	- - 30	M5×10 M5×12(4) 30	M6×12 M6×12(4) 50	M8×15 M8×16(4) 70	M8×15 M8×16(4) 70	M10×18 M8×15(6) 90	M10×18 M8×15(6) 90	M10×18 M10×18(4) 110
L L1 M·	24 14 -	25 20 30	40 25 45	55 30 30	50 45 30	60 70 30	60 75 30	70 80 45
R S S1	3 50 25	3 70 35	3 90 45	3 120 60	3 150 75	3 176 88	3 176 88	3 230 115
S2 S4 S5	10 12 45	20 12 45	25 14 48	35 16 75	40 20 100	40 30 105	40 30 110	50 45 135
S6 S7 S8	15 90 74	20 125 80	25 160 93	35 215 130	40 255 170	40 281 200	40 281 210	50 370 255
